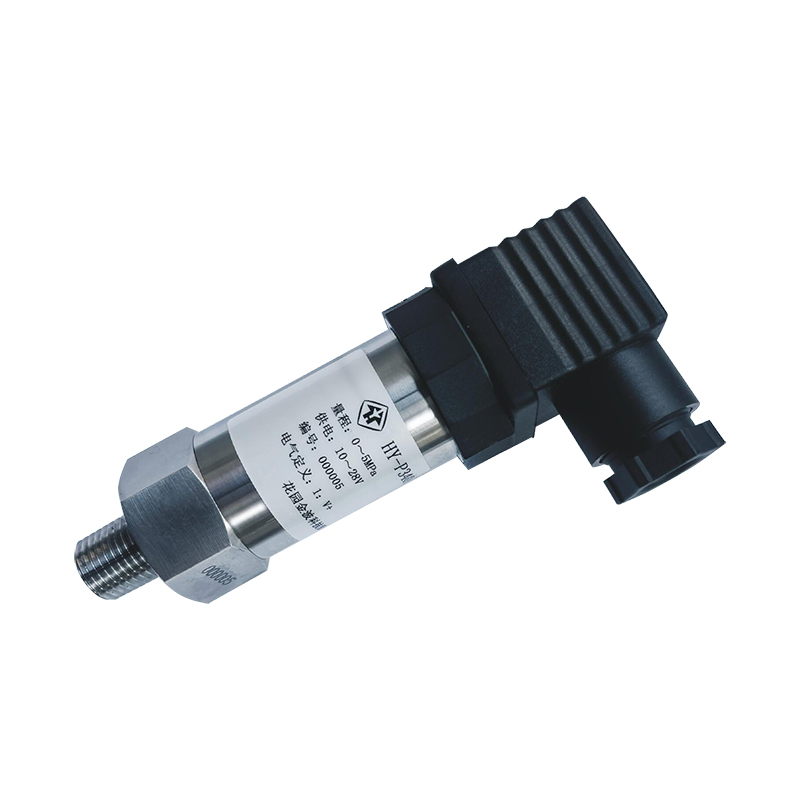

EnglishHY-P340通用壓力變送器是我公司自主設計生產的一款高精度、高穩定性的壓力測量產品。產品采用帶不銹鋼隔離膜片的硅壓阻傳感器，配合專用數字電路，經過信號放大、線性修正、抗干擾、防浪涌保護等信號處理，輸出標準工業信號的一體化產品。
產品特點
具有短路保護和反極性保護
抗干擾、防浪涌保護
本質安全型產品，符合國家 GB3836.4、GB3836.1標準的 Exia Il CT6Ga 的要求
隔爆型產品，符合國家 GB3836.2-2021，GB3836.1-2021 標 準的Exdb II CT6Gb 的要求
電壓、電流多種輸出信號
性能穩定可靠
316L 不銹鋼隔離膜片，一體化設計
可測量表壓、絕壓和密封參考?jí)毫?br />
產品應用
石油化工
測量與控制技術
液壓與氣動領域
技術參數
|
量程 |
-100kPa...0kPa ~10kPa...5MPa (表壓） |
|
OkPa ~70kPa...35MPa (絕壓） |
|
|
OkPa ~3.5MPa...100MPa (密封表壓） |
|
|
過載 |
2倍滿量程壓力或110MPa(取最?。?o:p> |
|
壓力類型 |
表壓、絕壓、密封表壓 |
|
輸出信號 |
兩線制4~20mADC;供電1~28VDC |
|
三線制0~5VDC;供電10~28VDC |
|
|
三線制1~5VDC;供電10~28VDC |
|
|
三線制0.5~4.5VDC;供電10~28VDC或5±0.1VDC |
|
|
三線制0.5~2.5VDC; 5±0.1VDC 或?3.3±0.1VDC |
|
|
精度 |
±0.25% FS ??±0.5% FS (默認） |
|
長期穩定性 |
±0.2%FS/年 |
|
零點溫度誤差 |
< 100KPa ±0.05%FS/°C |
|
> 100KPa ±0.03%FS/°C |
|
|
滿度溫度誤差 |
< 100KPa ±0.05%FS/°C |
|
≥100KPa ±0.03%FS/°C |
|
|
工作溫度 |
-30°C~80°C (插件型）-10°C~70°C (電纜型） |
|
-40°C~60°C (本安防爆型）-20°C~60°C (隔爆型） |
|
|
貯存溫度 |
-40°C~120°C (插件型）-20°C~85°C (電纜型） |
|
負載電阻 |
電流輸出：≤(電源電壓-10V) /0.02A (Ω) |
|
≥10KΩ |
|
|
絕緣電阻 |
100MΩ@250VDC |
|
防護等級 |
IP65 (B1 型、B3 型、B4 型）/IP68 (B2 型） |
|
防爆等級 |
Exia?IIC?T6 Ga Exdb?IIC?T6?Gb |
|
電氣連接 |
四芯插件或電纜線（默認1m,線長可定制） |
|
密封圈 |
氟橡膠 |
|
介質適用性 |
對不銹鋼及氟橡膠無腐蝕的各種流體 |
?
外形尺寸 單位
電氣連接
|
B1?接插件 CS |
兩線制 |
三線制 |
|
 |
1 |
V + |
v+ |
|
2 |
OV/OUT + |
GND |
|
|
3 |
— |
OUT+ |
|
|
B4?接插件 |
兩線制 |
三線制 |
|
|
? |
1/棕 |
V + |
v+ |
|
2/白 |
- |
GND |
|
|
3/藍 |
OV/OUT + |
OUT+ |
|
?
|
B2/B3?電纜出線 |
兩線制 |
三線制 |
|
|
? |
紅 |
v+ |
v+ |
|
黑 |
OV/OUT+ |
GND |
|
|
白 |
- |
OUT+ |
|
